一、飛灰取樣器概述用途：

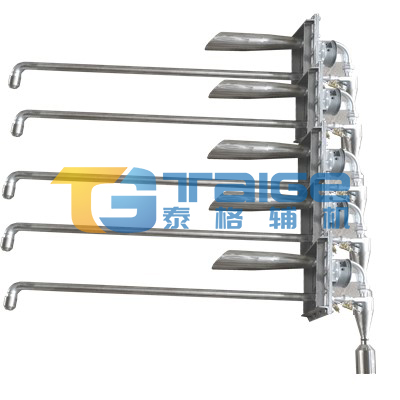

TG-ZCFH系列多點自抽式飛灰等速取樣裝置能實現多點、等速取樣，可廣泛用于電廠電站鍋爐尾部 煙氣飛灰的等速連續取樣，是單點飛灰取樣器的更新?lián)Q代產品，該裝置結構緊湊，便于安裝，操作簡便、可靠。裝置采用多點采樣嘴保證各采樣點同時等速取樣，使 所取飛灰樣代表性好，因而能準確檢測飛灰含碳量，為鍋爐運行人員及時提供相關運行參數，并為鍋爐熱效率的科學計算提供可靠的依據。
二、裝置工作原理及流程：
TG-ZCFH系列多點自抽式飛 灰等速取樣裝置是利用文丘里管原理產生的真空，煙道中的煙氣通過取樣嘴、取樣臂吸入分離器，通過分離器將氣灰分離后，所取灰樣收集到取樣瓶中，而乏氣則返 回到煙道中，不會造成環境污染。在裝置上設有可調噴嘴，用來調整內、外靜壓，使抽吸速度與煙氣流速一致，從而保證能夠?qū)崿F(xiàn)等速取樣的目的。為了防止因溫度 變化而引起的裝置堵塞，裝置設有外接口，可外接壓縮空氣進行吹掃。
三、TG-ZCFH系列多點自抽式飛灰取樣裝置工藝流程：
取樣過程中，當煙氣流進入取樣嘴后，經過取樣管，沿器壁切線方向進入分離器，再沿器壁至上而下旋轉，在旋轉過程中，飛灰因重力慣性作用，被甩到器壁上，并沿器壁靠重力作用進入取樣瓶，而氣體由引出管排出。
當煙氣流速為6m/s--14m/s 范圍時，等速取樣率＞95%，在機組負荷70~/F--100%范圍內，具有等速調節功能。運行可靠，操作方便，無需專人維護。
注：
1、該裝置一般裝空氣預熱器的煙道上，若煙道寬度大于2m時，應在煙道上對稱安裝2臺取樣器，若寬度小于2m時，只安裝1臺取樣器。
2、連接式過渡用的管接頭都采用水暖設備，中間應加裝一些活動接頭，以便拆裝方便，焊接件盡量減少。
3、連接式焊接要求密閉。
四、裝置構成：
ZB-DZFH系列多點自抽式飛灰等速取樣裝置主要由取樣頭、取樣臂、文丘里抽吸管、旋風分離器、取樣瓶等部件構成，如下圖（2）所示：
1、取樣頭； 2、取樣臂； 3、文丘里抽吸管； 4、固定法蘭；
5、固定鋼板；6、可調噴嘴；7、內、外靜壓管； 8、旋風分離器；
9、密封墊； 10取樣瓶； 11、保溫裝置； 12、空氣壓縮閥。

裝置主要部件：
1、取樣頭----煙氣流由此口進入取樣槍。
2、取樣槍----煙氣流由取樣頭，經過此管進入旋風分離器。
3、文丘里抽吸管----產生真空，將煙氣從煙道中等速地吸入取樣槍。
4、內、外靜壓管---傳遞煙道內煙氣靜壓及采樣頭內煙氣靜壓。
5、可調噴嘴----控制文丘里抽吸管的煙氣量。
6、旋風分離器---煙氣流在此處進行分離。
7、取樣瓶----裝飛灰樣品用。
8、保溫裝置----防止煙氣中水分結露（氣溫較高的地方不需要）。
9、空氣壓縮閥---堵塞時進行吹掃。
五、裝置特點：
1、裝置為固定式結構，沒有運動部件，不易損壞；
2、利用煙道內氣流能量進行取樣，不需外加動力源；
3、裝置結構緊湊，操作簡便，取樣臂加裝防磨管，工作可靠；
4、能夠?qū)崿F(xiàn)多點等速取樣，所取飛灰樣代表性好；
5、利用旋風分離器，分離效率99%；
6、一般安裝在除塵器前面，乏氣直接返回?zé)煹溃M(jìn)入除塵器處理，不污染環境；
7、可外接壓縮空氣進行吹掃，能保證長期使用不堵塞。
六、訂貨須知：
用戶在訂貨時請按要求提供下列數據：
1、訂貨數量；
2、產品型號；
3、空間安裝位置；
4、煙道直徑；
5、是否加防磨套；
6、是否需要空氣吹掃。

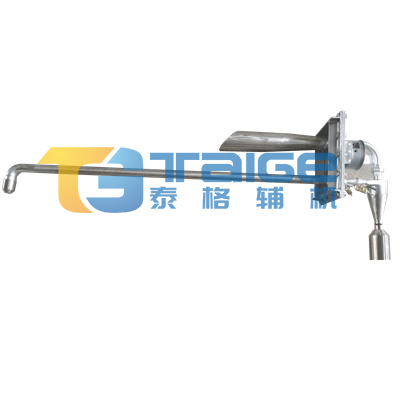

自抽式飛灰取樣器

一、自抽式飛灰取樣器概述
    飛灰取樣器是取代撞擊式和積落式取樣的新型產品，飛灰取樣器現已被廣泛應用于鍋爐尾部煙氣飛灰的等速連續取樣，使飛灰含碳量得到準確的檢測，為鍋爐熱效率的科學計算提供了效為可靠的依據。取樣真實可靠，是新一代飛灰取樣的先進設備。
二、飛灰等速取樣器用途
    飛灰等速取樣器,旋流式飛灰等速取樣器也稱飛灰取樣裝置，本飛灰取樣器可使飛灰等速取樣，飛灰取樣器用于電廠（站）鍋爐尾部煙氣飛灰的等 速連續取樣，使飛灰含碳量得到準確的檢測，為鍋爐熱效率的科學計算提供可靠依據。飛灰取樣器工作原理先進，取樣真實可靠，是新一代飛灰取樣的先進設備。
三、飛灰取樣器,飛灰等速取樣器,旋流式飛灰等速取樣器工作原理及優特點
    當煙氣流進入飛灰取樣器取樣嘴后，利用壓縮空氣形成負壓抽氣作用，經過取樣管，沿飛灰取樣器器壁切線方向進入旋風子分離器，再沿器壁至上而下旋轉，在旋轉過程中，飛灰因重力慣性作用，被甩到器壁上，并沿器壁靠重力作用落入集灰漏斗進入取樣瓶，而氣體由引出管排出。當煙氣流速為6m/s--14m/s范圍時，等速取樣率＞95%，取樣器也可用抽氣泵做動力源，可實現無間斷運行，在機組負荷70~/F--100%范圍內，具有等速調節功能。
1、取樣器中間加裝活動接頭，方便拆裝，減少焊接件，這樣可以得到較準確的、具有代表性的煙氣飛灰。
2、飛灰取樣器具備獨特的防漏接口,無跑冒粉現象。
3、飛灰取樣器由整體不銹鋼制造,不堵塞,不腐蝕,可露天布置。
4、1人操作,2分鐘采樣, 隨時、快捷、工作輕松。
5、取樣槍可隱退于保護管內，磨損小，壽命長。　
四、自抽式飛灰取樣器結構簡介及功能
1、取樣頭--煙頭流由此進入取樣頭。
2、取樣管--煙頭流中取樣頭，經過此管進入旋風子分離器。
3、傳壓管--通過傳壓管的壓力顯示來調整飛灰在取樣管內的流速等于在煙管內的流速 。
4、“U”型管--是取樣管與煙道內的壓力顯示器。
5、引出管--通過引出管的壓力小于煙道內的壓力使煙氣進入取樣裝置 。
6、旋風子分離器--煙氣流在此處進行分離，飛灰進入集灰漏斗，氣體從引出管排出
7、集灰漏斗--收集旋風子分離器的落灰。
8、取樣瓶--裝飛灰樣品用。

五、自抽式飛灰取樣器型號的說明

TG-ZCFH-1500,TGZFH是自抽式飛灰取樣器代號，1500為飛灰取樣器的槍長，按需定制。

本站圖片均為我廠現場照片，嚴禁他人利用網絡盜用-訂購時請認準連云港泰格電力老品牌



泰格輔機 產 品 優勢

	布置方式靈活		材質304不銹鋼使用壽命長
	不跑粉，不漏粉		運行更加穩定可靠
	按客戶需求定制		取樣槍采用耐磨噴涂
