系統介紹：
??? TG-ZYCS中央空調冷凝器在線膠球清洗系統主要由收球網、膠球循環泵、裝球器、程控系統、清洗膠球及閥門管路等部件組成。它借助水流的作用將直徑略大于凝汽器冷卻管內徑的清潔膠球擠過冷卻管，對冷卻管內壁進行反復擦洗，并把雜質帶出，從而提高冷卻管清潔度，避免垢下腐蝕，延長冷卻管使用壽命。此系統可實現在不停機、不減負荷條件下，在線清洗冷卻管內污垢，提高機組制冷效率，延長機組壽命，節省費用開支，保障機組高效運行，真正實現省水省電的目的。
TG-ZYCS中央空調冷凝器在線膠球清洗系統主要適用于中央空調冷水機組（對吸收式制冷機組也適用）、冷庫的制冷機組，也可應用于石油、化工、制藥、紡織、造紙。食品、飲料及塑料加工等行業的工藝?yán)鋮s系統的管殼式換熱器，以及輪船發動機冷卻系統的管殼式換熱器等。
系統功能：
?? 1、大程度地優化機組運行狀況，使空調機組節約15%-30%的能源消耗?。
?? 2、延長機組使用壽命，消除腐蝕根源，維持管道處于長期清潔狀態。
?? 3、保證冷凝器處于佳換熱狀態，提高制冷效率。
?? 4、大量節省機組運行維護費用，一次性投入便可長期保持管道的清潔，減少維修費用，為用戶創造更高的經濟效益。?
?? 5、杜絕每年因化學清洗而大量排放循環水，使循環水合理利用。
?? 6、減少化學藥劑的排放，減低環境污染。

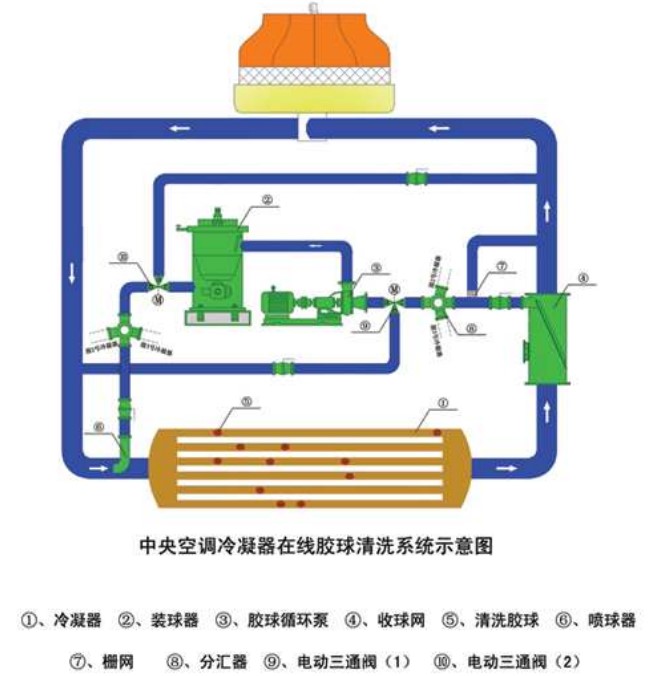

系統原理：其基本原理就是借助水流的作用，將濕態直徑稍大于冷凝管內徑的膠球通過冷凝管對冷凝管進行不斷的擦洗，來清楚冷凝管內壁的污垢，始終保持冷凝管的清潔。膠球注入過程：將浸泡好的膠球裝入裝球器，打開電動三通閥（1）a、b對膠球系統引水，同時通過打開裝球器上的排氣閥排出系統內對于的氣體。注水排氣結束后，打開電動三通閥（2）b、c。打開裝球器上切換閥，系統處于注球狀態。啟動膠球泵，這時裝球器內的膠球在膠球泵的動力的驅動下由噴球器噴射只冷凝管的入口，在冷卻水流的帶動下進入冷凝管進行擦洗冷凝管，之后膠球隨水流進入收球網。
膠球回收過程：由收球網將膠球由冷卻水中攔截。這時，關閉裝球器上的切換閥，打開電動三通閥（1）a、c，打開電動三通閥（2）a、c，系統處于收球狀態，在膠球泵的動力下膠球被回收至裝球器中，等待下一次的循環清洗。
系統組成：

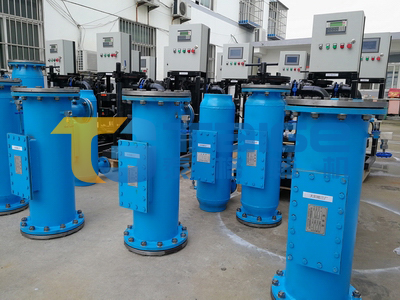

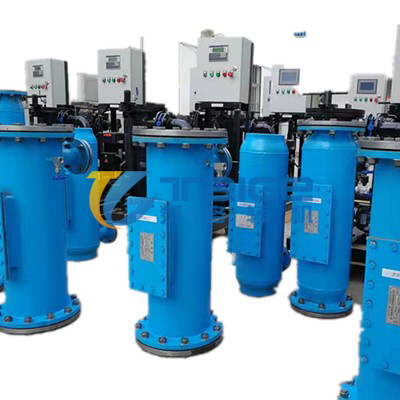

裝球器：裝球器是TG-ZYCS中用于裝球、取球、觀察膠球運行狀況的裝置。此裝置設置有足夠的容積，保證海綿膠球有回旋的余地。
收球器：收球器是TG-ZYCS的關鍵設備。安裝在冷凝器出水管道上，用于將膠球從冷卻水中分離并收集起來，再由膠球泵將膠球送至裝球器。收球器具有收球率高、水阻小、適應性強等優點。不銹鋼網板抗腐蝕、抗沖擊、耐老化。
分匯器：采用優質鑄鋼焊接而成，配有透明的觀察窗，能夠直觀的觀察到膠球的運行情況及質量狀態。合理分配膠球的去向，確保凝汽器兩側的清洗幾率，杜絕了因循環水兩側壓差過大引起的膠球只清洗一側的可能。
膠球泵：采用單吸臥式離心泵，具有不損球、不堵塞、運行平穩、使用壽命長等優點。泵的通流部分可以采用不同性能不銹鋼制造，適用于以不同水質為冷卻水源中
央空調系統。
噴球器：噴球器把清洗膠球噴射入冷卻水管線的入口，實現了良好的膠球分配，保
證每一個冷卻管都有近似相等清洗的機會和頻率。
分匯器：配有透明的觀察窗，能夠直觀的觀察膠球的運行狀況。
清洗膠球：海綿膠球的膨脹率控制在0～0.5mm之內，密度均勻、制作精良，彼此連通，光滑表皮，不易老化，無疏松、且耐磨性好。
程控系統： 采用PLC控制，設計新合理。根據客戶需要靈活設定清洗頻率。本裝置可根據現場工程需要設計制造。

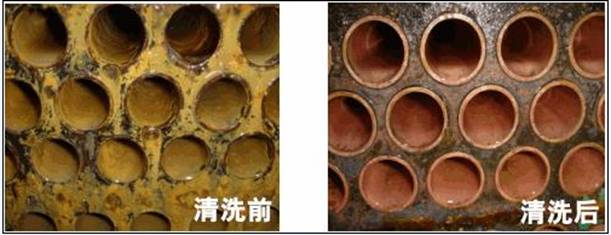

清洗效果圖

系統壽命簡析及安全性
TG-ZYCS中央空調冷凝器在線膠球清洗系統無故障運行時間為10年，壽命在18年以上。
系統主體使用壽命分析：

電器柜：采用國際知名品牌電子元器件，質量可靠，維護方便。

經濟性分析
以3臺750冷頓的開利冷水機組的中央空調分析，壓縮機功率均為2637KW,機組運行時間為4個月計算。我們以節能15%計，平均負荷按80%計算，每天運行24小時，以每月30天，電費每度為1.0元進行計算。則：
全年可節約電費為：
2637 kW×80%×1小時×1.0元/度×15%×24小時×30天×4個月= 911347元
此外，加上每年的貴公司進行兩次化學清洗計算，一次按3萬元，則合計全年可用6萬元清洗，則安裝TG-ZYCS全年可產生約為91萬元的經濟效益。事實證明，用戶短時間內即可完全回收設備的全部投資成本！

凝汽器清洗專用膠球

凝汽器冷卻管清潔專用膠球(膠球,凝汽器清洗用海綿膠球,橡膠海綿球,剝皮膠球,金剛砂膠球,金剛砂海綿膠球)

清洗凝汽器海綿膠球技術參數及質量標準 　

一、膠球規格及適應的清洗銅管內徑：

名稱	膠球直徑	膠球直徑
普通膠球	16、17、18、19、20	21、22、23、24、25、26、28
金剛砂膠球	12、14、16、17、18、19、20	21、22、23、24、25、26、28
標準剝皮球	12、14、16、17、18、19、20	21、22、23、24、25、26、28、29

二、膠球外觀質量標準：
1、發孔均勻，氣孔大小基本接近；
2、孔眼缺膠，深不大于3mm，每球不多于3個，缺膠面積總和不大于外表面積的10%；
3、膠球直徑公差±0.5mm；
4、質量可分為硬、中硬、和中軟三種；
5、普通球Φ16-Φ61，剝皮球Φ16-Φ61，金鋼砂膠球Φ16-Φ61(全國唯一)。 　
三、物理性能：
在40±1℃的水中，浸泡48小時后，濕態密度變化0.90～1.20g/cm3直徑變化率不超過球徑10%。
膠球清洗裝置工作原理：
   選用合適的清潔膠球,球的濕態直徑比冷卻管內徑略大一點（約1-2mm）,且濕態比重和水相近.將膠球從裝球室手孔處投入裝球室內,數量為凝汽器進水室銅管數的10%左右.然后啟動膠球泵,打開系統兩端球閥,膠球就在此循環水進口壓力略高一些的水流帶動下,進入凝汽器水室.因膠球是一個多微孔柔軟的彈性體,在循環水進出口壓力差的作用下被擠壓通過冷卻管,對冷卻管內徑進行一次抹擦,使管內壁污垢隨水流帶出,膠球、循環水經過水管進入收球網,在收球網板的阻攔下,把膠球分離出來,由膠球泵抽出重新回到裝球室,如此循環往復對凝汽器冷卻管實現連續清洗.

永久的解決方法: 　　
    一個長期有效的解決管道維護的好方法。我廠的海綿膠球可一天24小時不停的運轉為您清除冷卻管中的結垢和沉淀物，并始終維持設備的可靠運轉。是提高電廠經濟效益、保障凝汽器安全運行，不可缺少的必備產品
我廠的凝汽器冷卻管清洗除垢專用膠球，從規格、質量、價位，能夠滿足國內大、中、小型發電廠的需要。
各類情況對比及膠球的選用:

軟性沉積物     在所有的冷卻水應用場合，粘泥，淤泥，砂土等都可能在換熱管內表面沉積形成污垢，甚至水流速度達2m/s時也能夠形成壁面污染。	這些沉積物一般是軟性的，只需一般標準型的膠球，以每根換熱管每小時8至12次清洗頻率連續運行即可將其輕松除去。
硬質結垢物    在使用冷卻塔的循環冷卻水系統或其它開放循環冷卻水系統中，冷卻水因蒸發濃縮，導致碳酸鹽硬度增高，當超過極限碳酸鹽硬度時，熱管表面會有結晶析出，形成硬而致密的水垢。	環形涂層金鋼砂膠球，可用于清除硬質污垢，一般投運數星期，待管內壁硬質結垢有所好轉后，撿出保存以備 后用，再投入一般標準型的膠球連續運行，可防止管內壁生成結晶硬垢。在特別硬的水質環境下，我們建議您定期使用涂層金鋼砂膠球。如1到2個月投用一次。
人 工 鍍 膜    銅基合金在海水中具有一定耐腐蝕性，用硫酸亞鐵進行人工鍍膜，可在銅管壁面生成一層含鐵化合物的保護膜，提高銅管的耐腐蝕性能。	每次投加硫酸亞鐵溶液之前，建議先用一般標準型的膠球清洗銅管1個小時，這樣可以生成致密的暗棕色保護膜，獲得銅管較佳的傳熱與防腐綜合性能。
防 腐 材 料    盡管鈦管及高性能的不銹鋼管具有良好的防腐蝕性能，但和銅管相比，它們在海水中更容易產生生物污垢，因?yàn)殂~等重金屬離子具有生物毒性，可抑制微生物生長。	這種場合建議使用研磨膠球，以每根換熱管每小時8至10的清洗頻率連續運行，此外，間隔數月應當投用一次塑料涂層球，以免高黏性的生物垢層積結。

我公司生產的膠球清洗裝置是目前國內更新?lián)Q代產品，膠球清洗裝置主要有以下特點：
1、 設計結構新穎合理。
2、 操作方便。
3、 膠球回收率可達（≥98%）。
